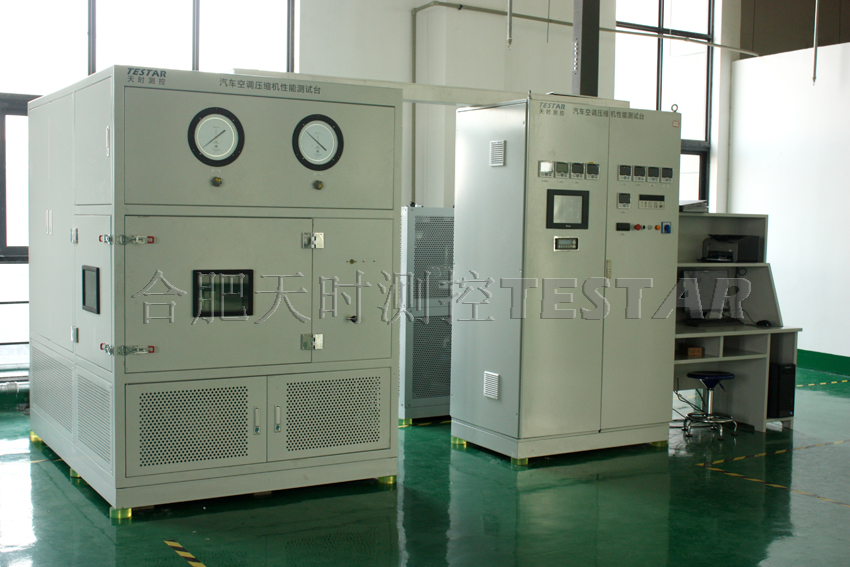

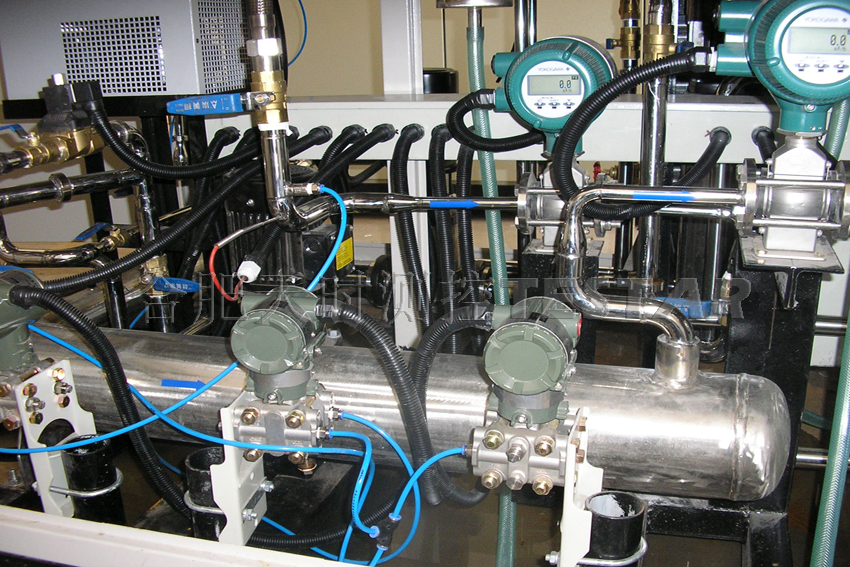

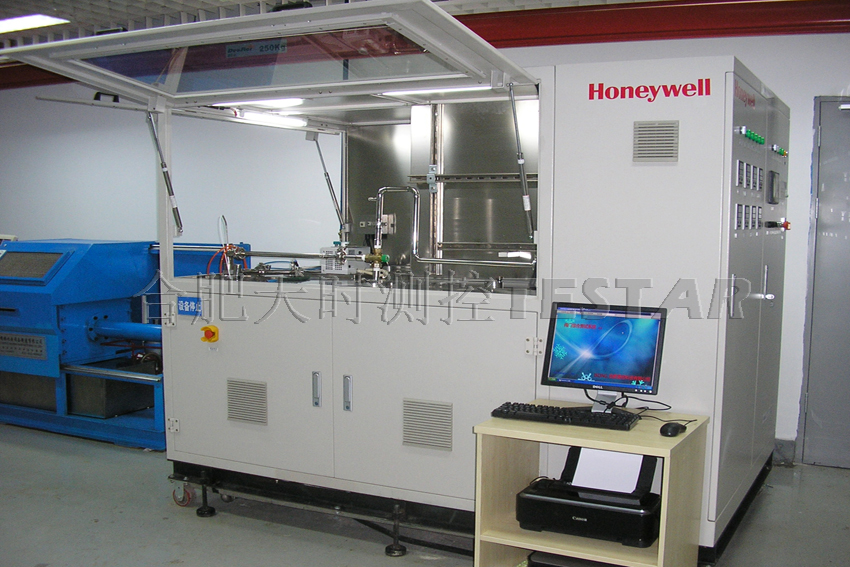

膨脹閥作為制冷系統不可缺失的重要組成部件，性能直接影響制冷系統能力。測試系統可以嚴格控制進入膨脹閥制冷劑的過冷度、制冷劑壓力、以及蒸發換熱后制冷劑的過熱度，測量膨脹閥流量，計算膨脹閥制冷能力。常用的測量方法為制冷劑流量計法（氣體體積流量計法，質量流量計法，液體體積流量計法），量熱計法以及水冷冷凝器法。
測試機型：
u 外平衡熱力膨脹閥；
u 內平衡熱力膨脹閥；

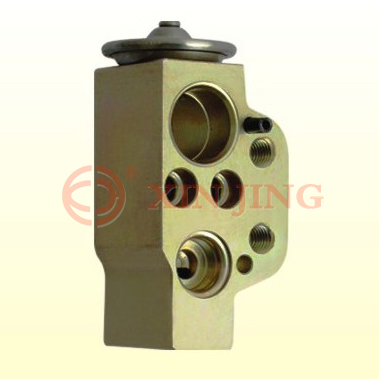

u 汽車空調用H型膨脹閥；

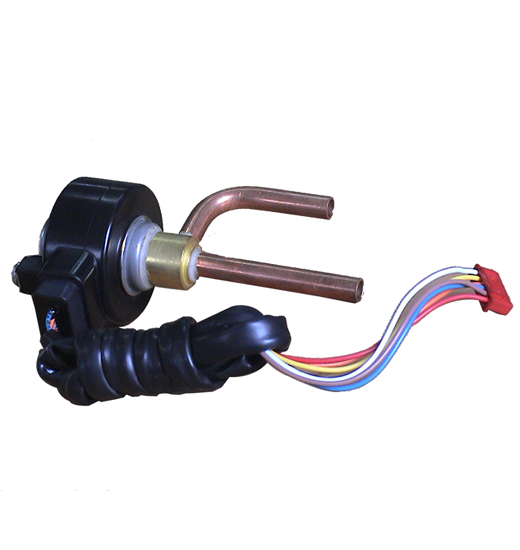

u 電子膨脹閥；
u 電動調節閥。
測試項目：
n 標準規定名義工況性能測試；
n 各種自定義工況性能測試。
測試參數
v 能力：3.5kW，10kW，30kW，75kW，150kW；
v 重復性：一次性裝機誤差小于2％；
v 主輔偏差４％。
依據標準：
l JB10503《空調與制冷用高效換熱管》；
l JBT 7659.5《氟利昂制冷裝置用翅片式換熱器》；
l JBT 10379《換熱器熱工性能和流體阻力特性通用測定方法》。
|
參數 |
范 圍 |
精 度 |
|
閥前壓力 |
0~5.0Mpa |
0.25% |
|
閥前溫度 |
0～70℃ |
±0.1℃ |
|
閥后溫度 |
0～70℃ |
±0.1℃ |
|
閥后壓力 |
0~2.5Mpa |
0.25% |
|
制冷劑流量 |
0~5000kg/h |
0.5% |
|
進水溫度 |
0～70℃ |
±0.1℃ |
|
出水溫度 |
0～70℃ |
±0.1℃ |
|
水流量流量 |
0.7～50m3/h |
0.5%% |
