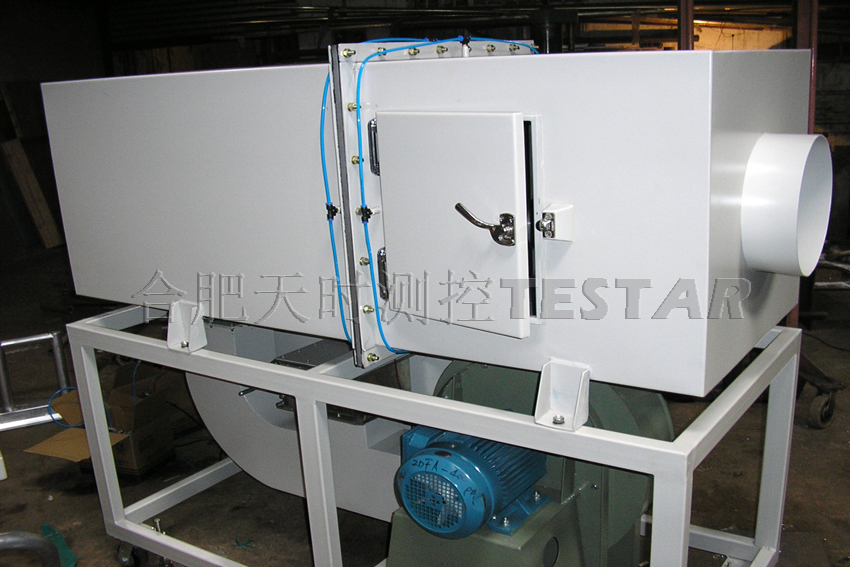

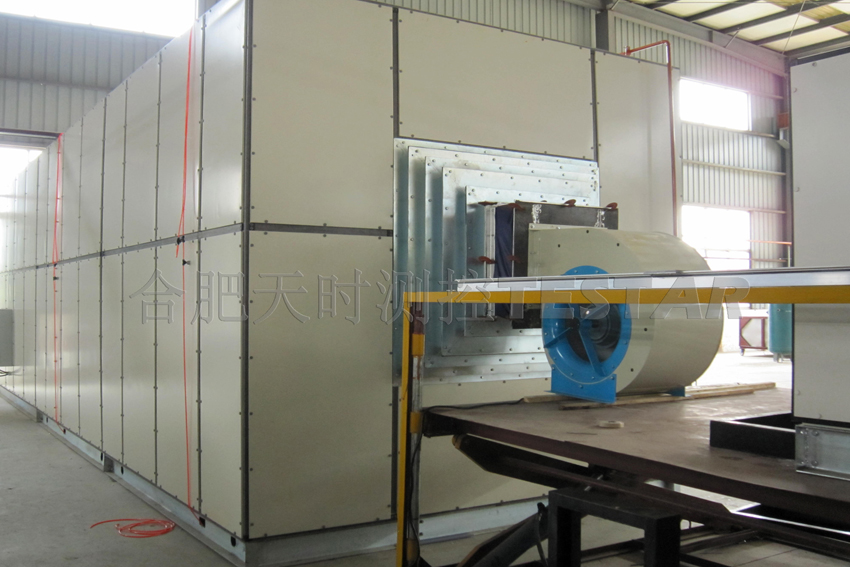

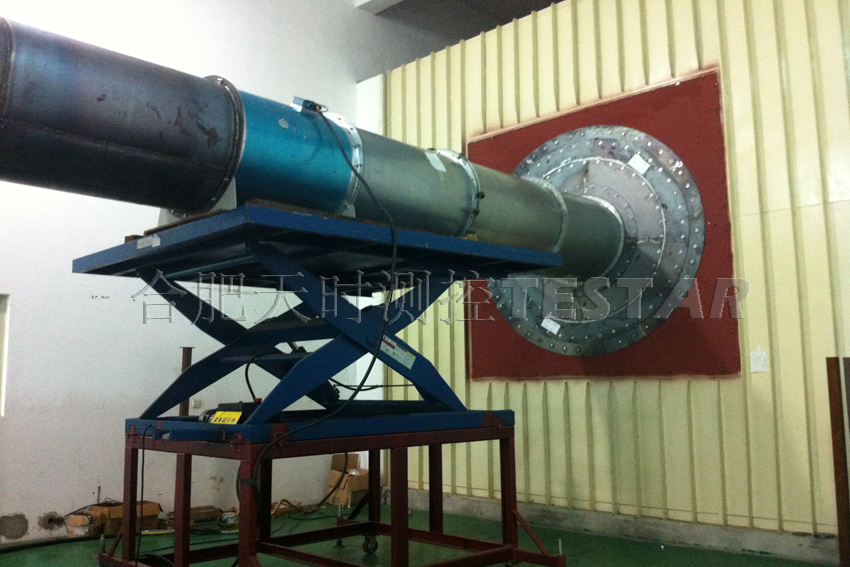

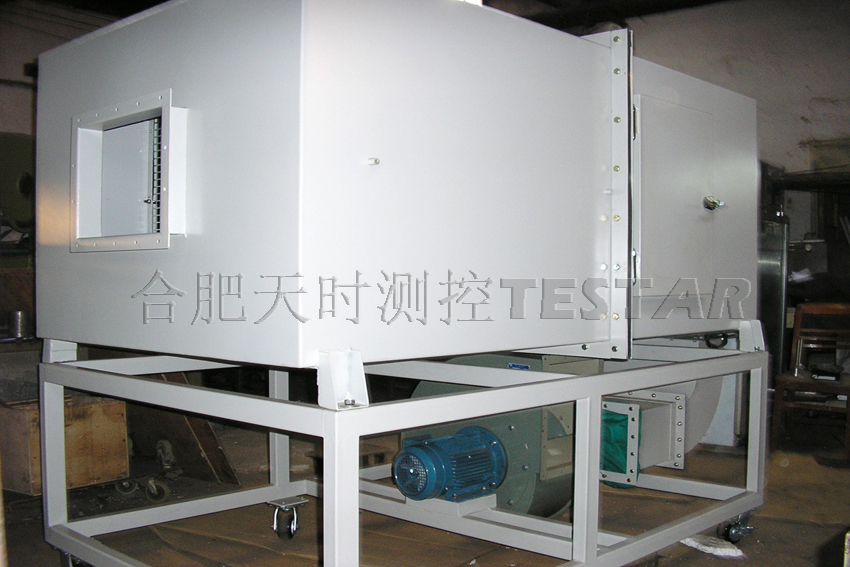

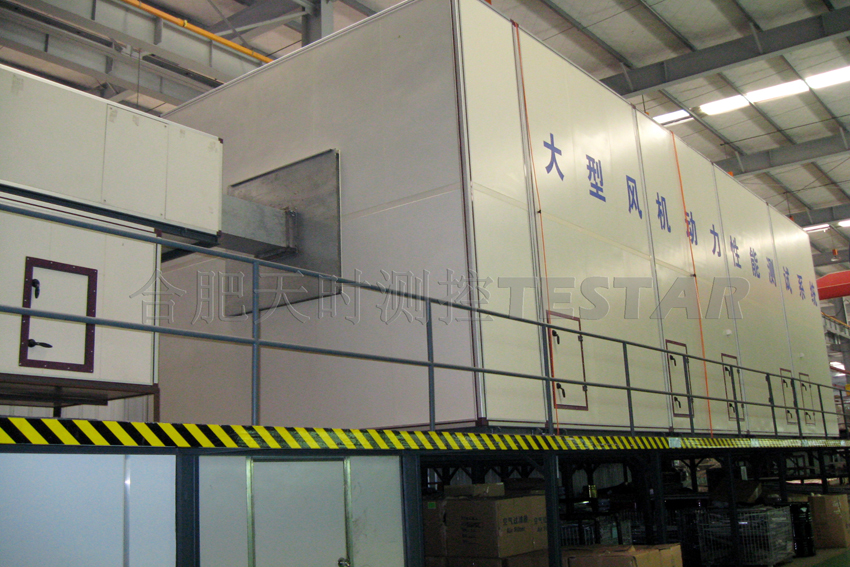

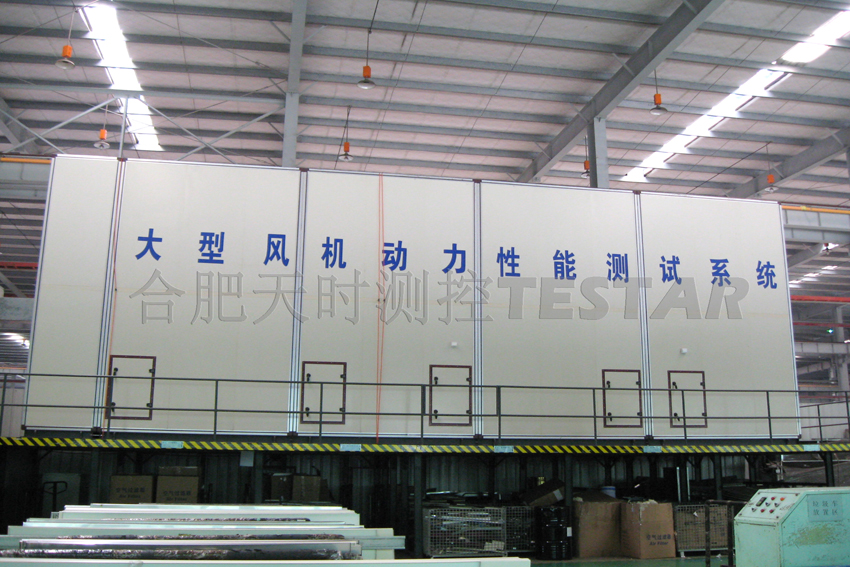

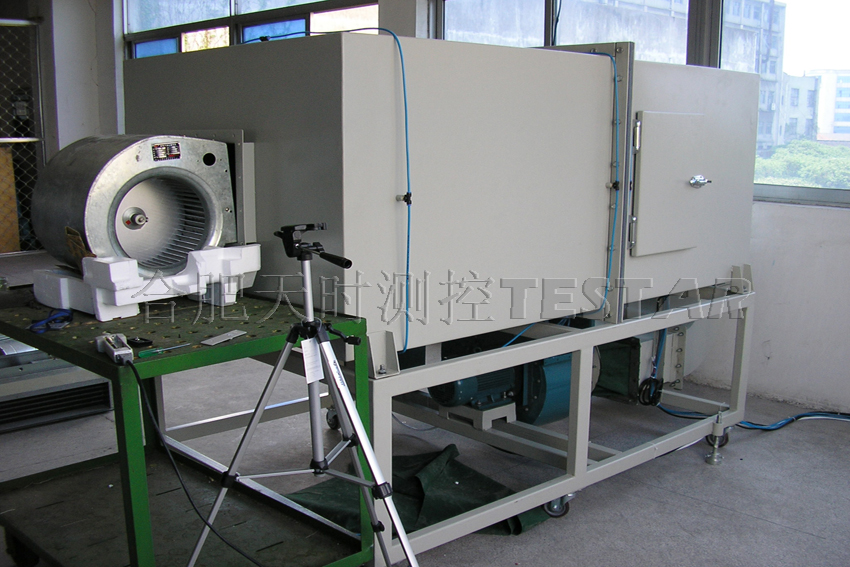

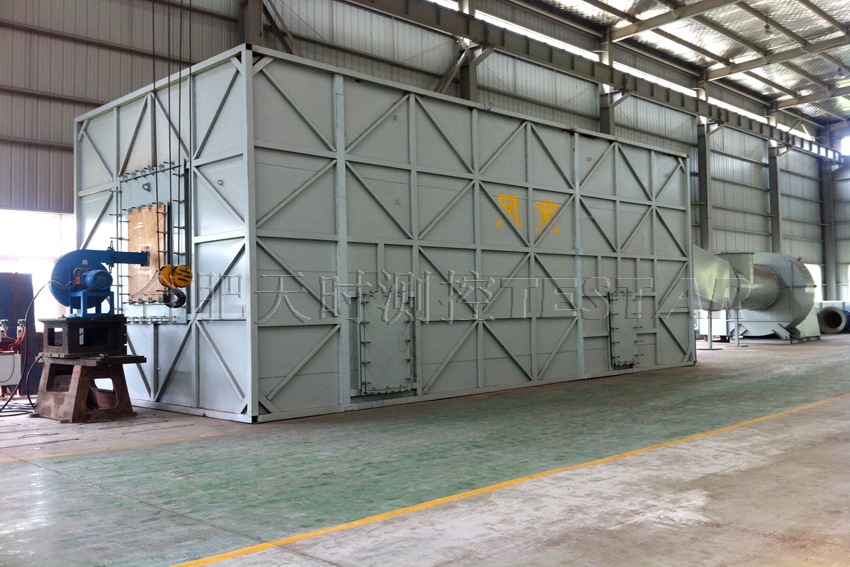

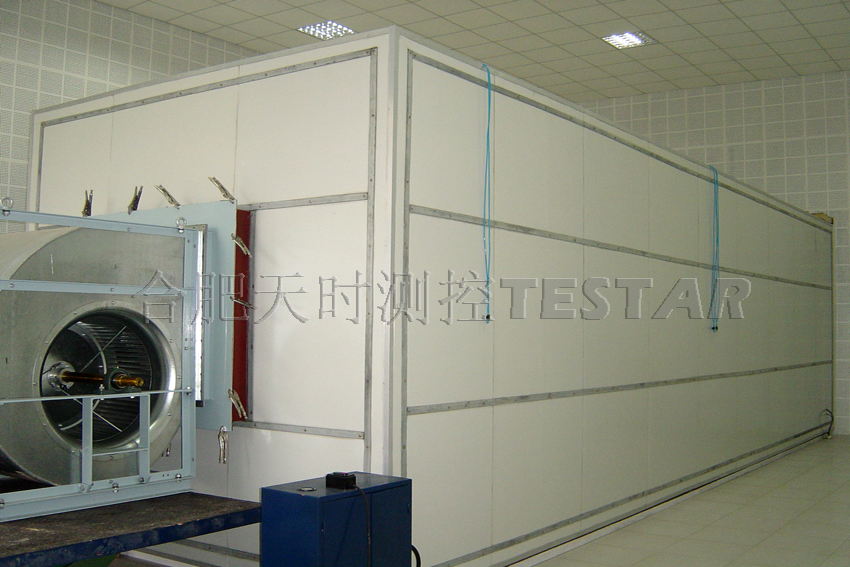

本測試臺采用多噴嘴風室法對離心風機或軸流風機的風量、靜壓、動壓、功率、效率等進行測量。風室的結構采用鋼板焊接拼裝，保證良好的密封性。系統可以實現全自動堵噴嘴系統。

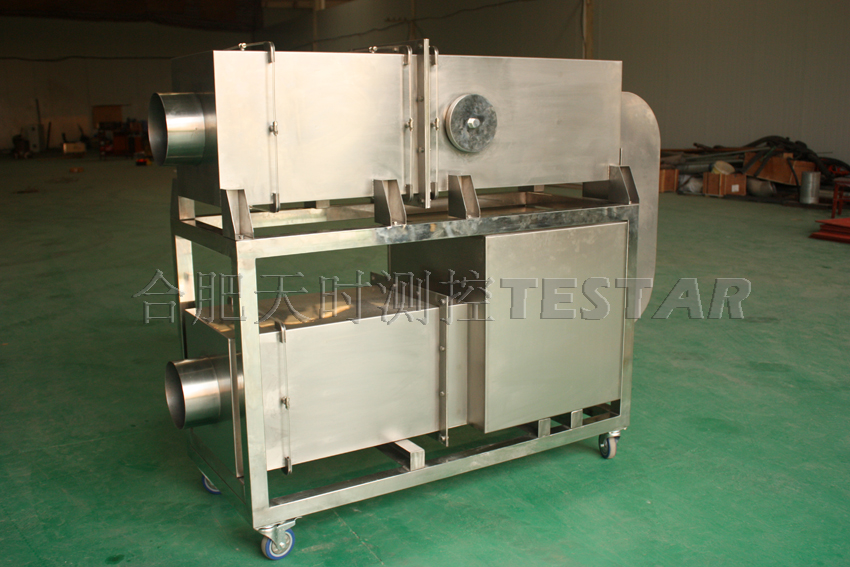

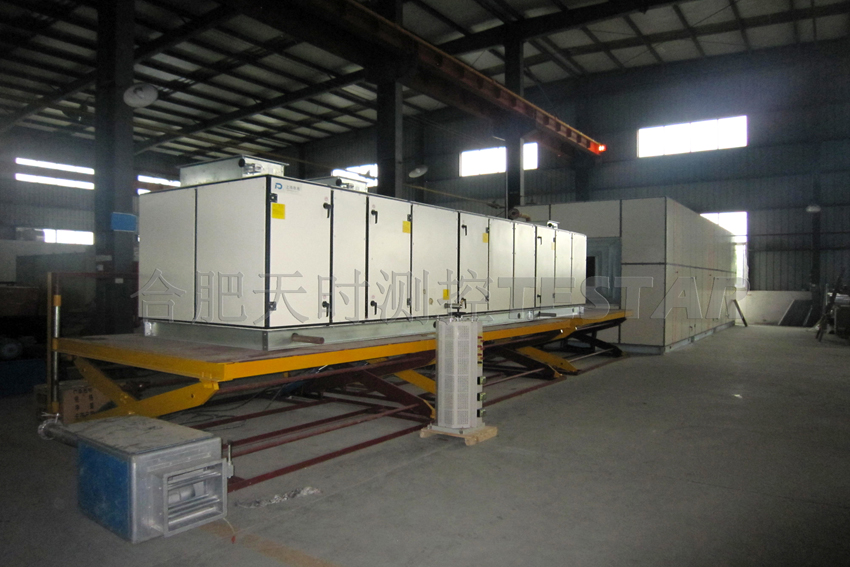

漏風量測試臺也是采用多噴嘴風室結構，可以對組合空氣處理機組的漏風量進行測量。
測試機型：
離心風機；
軸流風機；
空氣處理機組。
測試項目：
風機風量；
風機靜壓曲線；
風機效率曲線；
電功率或軸功率；
漏風量。
測試參數：
風量：300~3000m3/h，3000-30000m3/h,10000-100000m3/h；
靜壓：-1000-5000pa；
噴嘴規格：直徑150mm、189mm、240mm、360mm；
漏風率 <1%；
重復性誤差 <2%。
依據標準：
GB/T 1236《工業通風機用標準化風道進行性能試驗》；
GB/T 2624《流量測量節流裝置》
AMCA 210《Laboratory Methods of Testing Fans for Aerodynamic Performance Rating 》；
JB/T 9066 《柜式風機盤管機組》；
GB/T 14294《組合式空氣處理機組》。
|
參數 |
范 圍 |
精 度 |
|
進風溫度 |
0-70℃ |
±0.1℃ |
|
進風相對濕度 |
0-100% |
±0.1℃ |
|
噴嘴點溫度 |
0-70℃ |
±0.1℃ |
|
出風靜壓 |
-1000~5000pa |
0.25% |
|
噴嘴前靜壓 |
-1000~5000pa |
0.25% |
|
噴嘴前后壓差 |
0-1000pa |
0.25% |
|
大氣壓力 |
80-120KPA |
0.5% |
|
扭矩 |
-200-200NM |
0.5% |
|
被試機電壓 |
0-600V |
0.2級 |
|
被試機電流 |
0-120A |
0.2級 |
|
被試機功率 |
0-55KW |
0.2級 |
