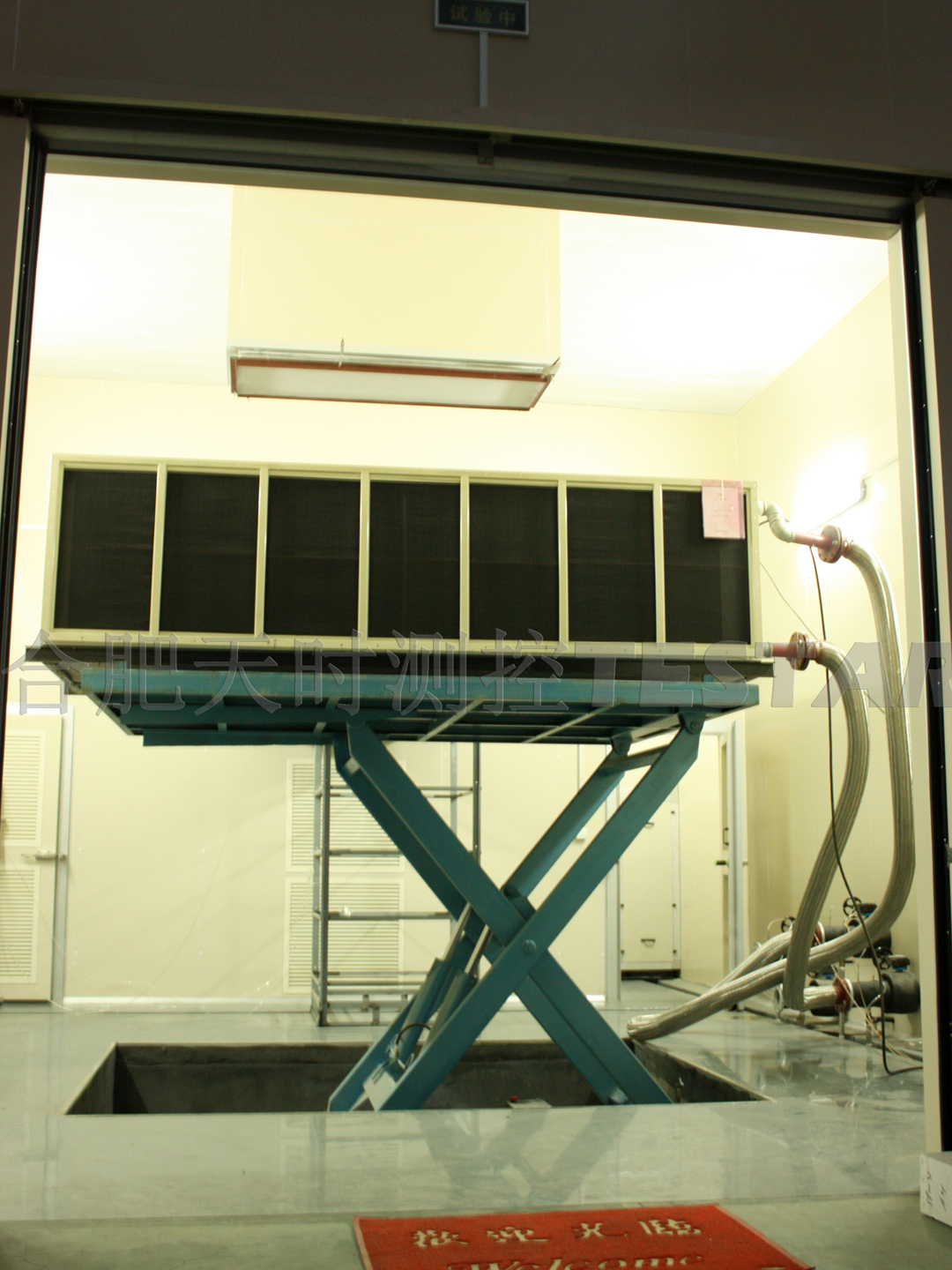

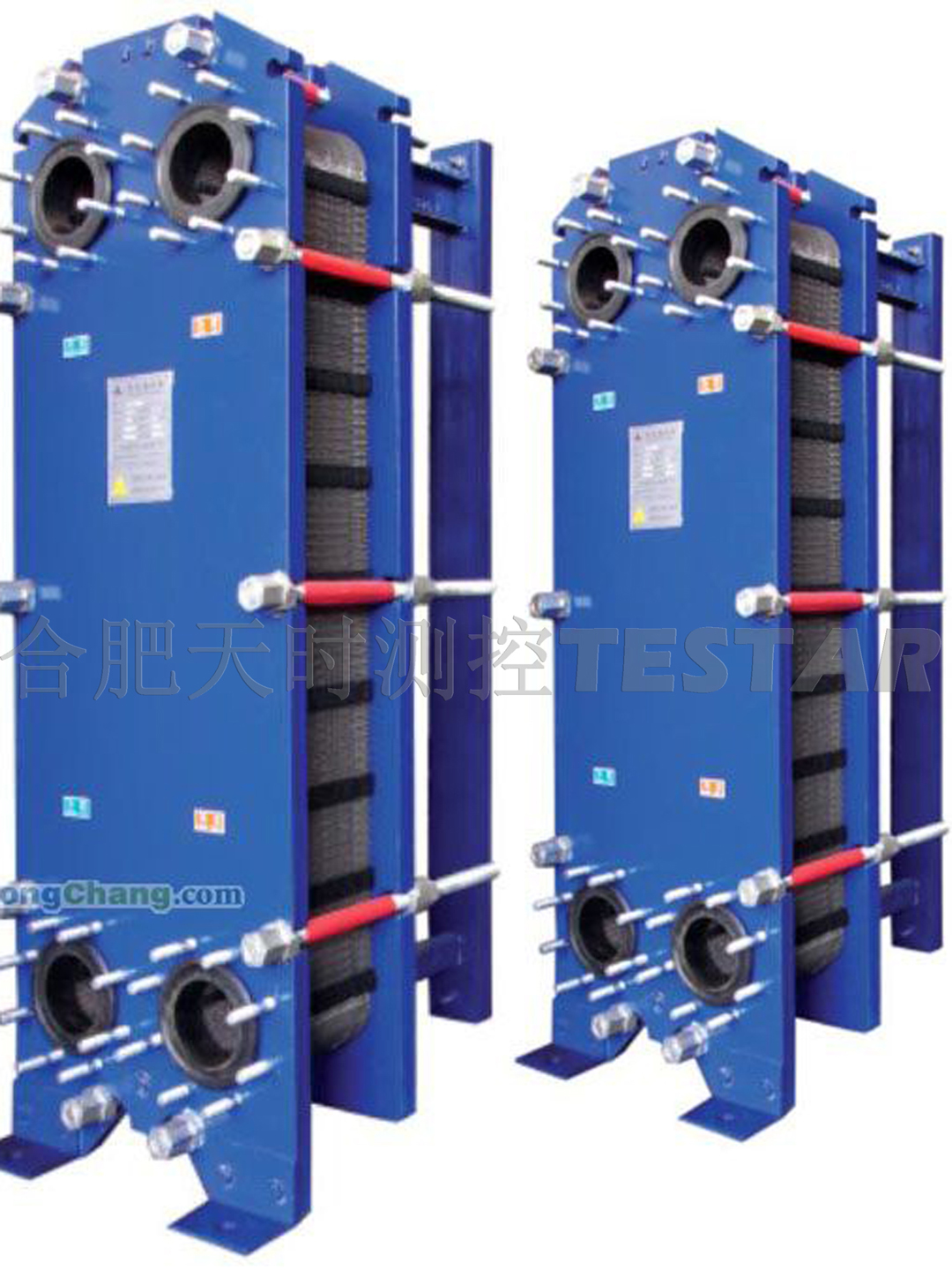

采用空氣焓差法、制冷劑流量計、液體載冷劑法進行換熱器單元（翅片式蒸發器、翅片式冷凝器、汽車空調用管帶式換熱器、套管式換熱器、板式換熱器、殼管式換熱器、單根銅管）的性能測試，以確定其換熱量、風阻、水阻以及制冷劑阻力等參數。
測試機型：

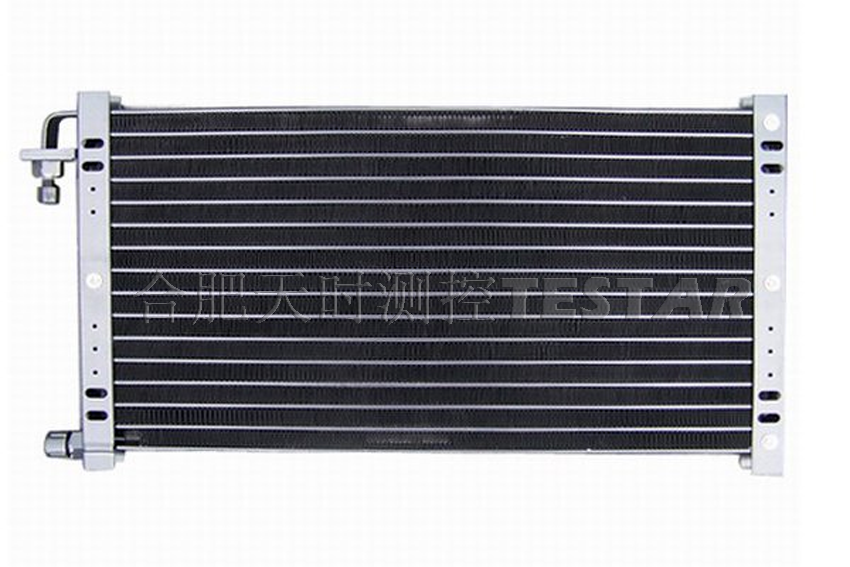

u 翅片式空氣換熱器；
u 表冷器（水與空氣換熱）；

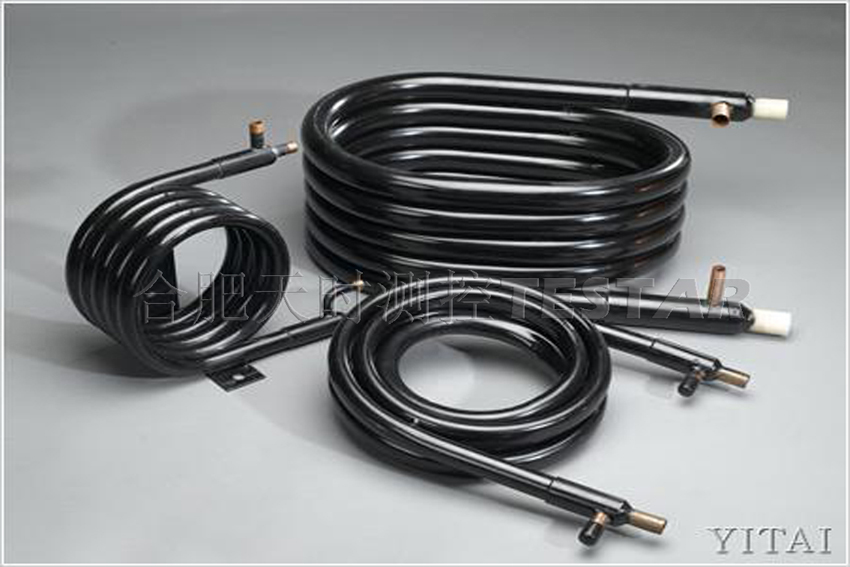

u 套管換熱器或殼管換熱器；
u 高效銅管（蒸發管、冷凝管）。
測試項目：
n 標準規定名義工況性能測試；
n 各種自定義工況性能測試。
測試參數
v 能力：3.5kW，10kW，30kW，75kW，150kW；
v 重復性：一次性裝機誤差小于2％；
v 主輔偏差４％。
依據標準：
l JB10503《空調與制冷用高效換熱管》；
l JB/T 7659.5《氟利昂制冷裝置用翅片式換熱器》；
l JB/T 10379《換熱器熱工性能和流體阻力特性通用測定方法》。
|
參數 |
范 圍 |
精 度 |
|
進水溫度 |
0～70℃ |
±0.1℃ |
|
出水溫度 |
0～70℃ |
±0.1℃ |
|
水流量流量 |
0.7～30m3/h |
0.5%% |
|
進出水口壓差 |
0～0.15MPa |
0.25% |
|
進口干球溫度 |
0～50℃ |
±0.1℃ |
|
進口濕球溫度 |
0～50℃ |
±0.1℃ |
|
出口干球 |
0～50℃ |
±0.1℃ |
|
出口濕球 |
0～50℃ |
±0.1℃ |
|
機外靜壓 |
-100～700Pa |
0.25% |
|
噴嘴前靜壓 |
-100～700Pa |
0.25% |
|
噴嘴前后壓差 |
0～800Pa |
0.25% |
|
大氣壓力 |
0.09～0.12MPa |
0.25% |
