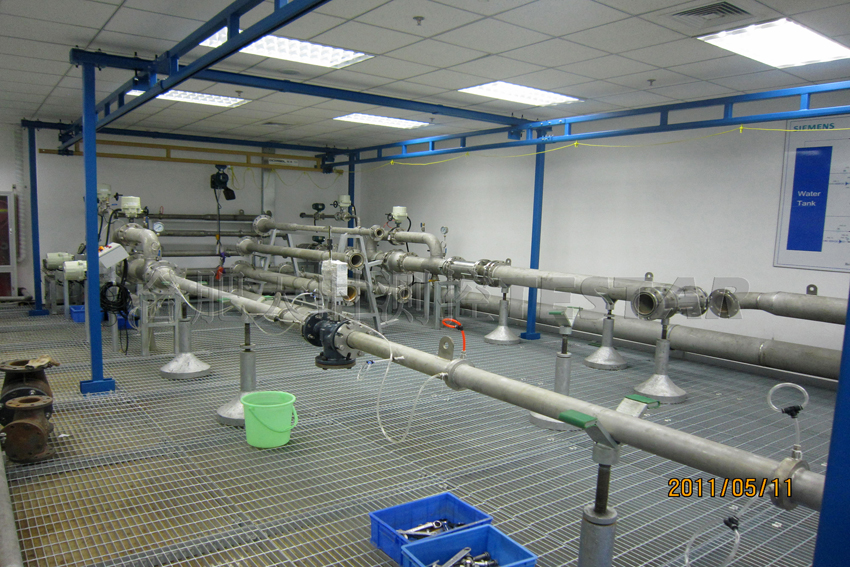

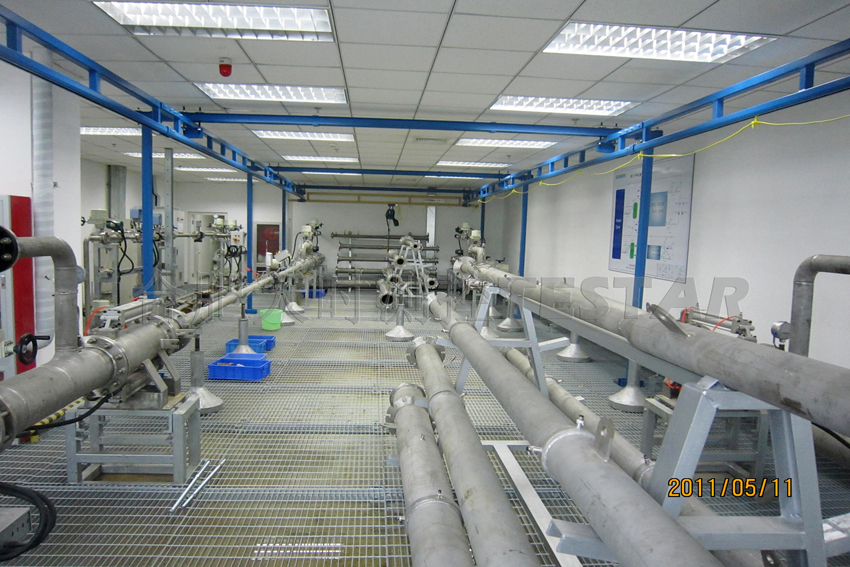

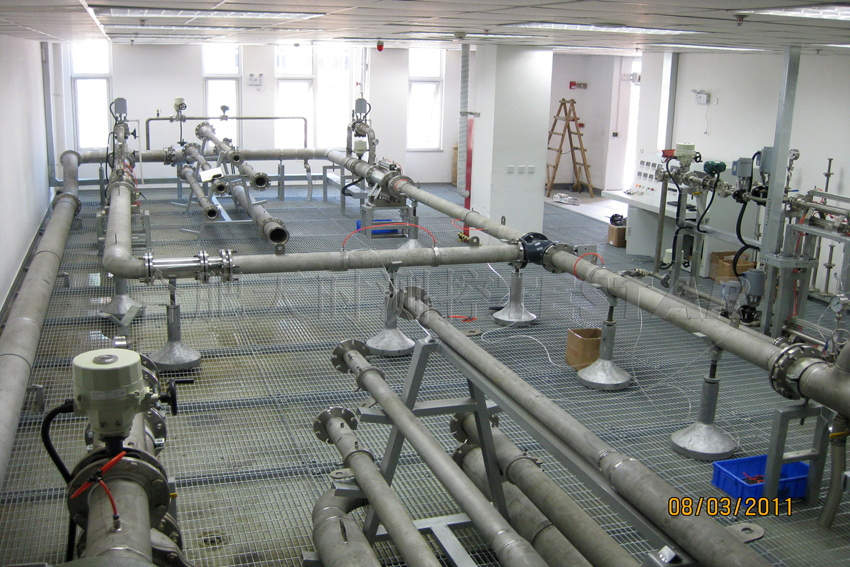

閥門流量流阻測試臺
本測試系統依據《JBT 5296-1991通用閥門流量系數和流阻系數的試驗方法》標準，針對大閥門的流量流阻測試需求開發。系統能夠自動控制閥前的壓力、壓差和流量，運用合理的流程降低水的紊流對測試產生的影響。高精度傳感器和采集系統保證了測試結果的精準。
測試產品：
a 球閥
a 調節閥
a 平衡閥
測試項目：
b 流量系數
b 流阻系數
b 流量開度關系
b 閥門泄露量
測試參數：
c 測量口徑：DN15-DN250
c 流量范圍：0-550M3/H
依據標準：
《JBT 5296通用閥門流量系數和流阻系數的試驗方法》
|
參數 |
范 圍 |
精 度 |
|
水溫 |
0-100℃ |
±0.1℃ |
|
閥門前壓力 |
0-1MPA |
0.25% |
|
閥門前后壓差 |
0-0.4MPA |
0.25% |
|
水流量 |
0-550M3/H |
0.5% |
